Windows - TMG (Threat Management Gateway) 2010

Para realizar este laboratorio es necesario:

• Descargar los medios de instalción del TMG desde este link y se selecciona la opción "TMG_ENU_SE_EVAL_AMD64.exe".

• Se crea una máquina virtual con las siguientes características:

Procesador: 2 Cores

Memoria: 1 GB

Disco: 40 GB

Red: 2  Tarjetas de red (Una tarjeta de red conectada a la LAN y otra conectada a la WAN).
Sistema operativo: WS2008 R2

NOTA: En este laboratorio se esta trabajando con VMware Workstation, por lo cual las tarjeta deben estar identificadas y configuradas bajo lo requerido (a nivel de LAN configurada a la red local y a nivel WAN configurada al NAT).

Despliegue de la solución

Se asigna una dirección IP a la tarjeta de red LAN (previamente se deben tener identificadas y si es el caso renombrarlas según su conexión).

Se copia el binario de TMG en la máquina virtual.

Se da doble clic sobre el binario y clic en "Next".

Se define donde de alojaran los archivos de la aplicación (por defecto los aloja en C:\Microsoft Forefront TMG). Clic en "Next".

Aparece una ventana de TMG con varias opciones, donde se selecciona "Run Preparation Tool".

Clic en "Next".

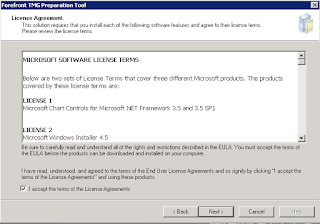

Clic en la opción "I accept the terms of the Licence Agreements" y luego clic en "Next".

Se selecciona la opción "Forefront TMG services and Management" y clic en "Next"

Se selecciona la opción "Launch Forefront TMG Installation Wizard" y clic en "Finish".

 Se procede a la instalación de TMG, por lo cual se da clic en "Next"

Clic en la opción "I accept the terms in the license agreement" y clic en "Next".

Se ingresan los datos solicitados en (User Name" y "Organization"), y clic en "Next".

Se define la ruta donde se instalará TMG (la ruta por defecto se puede modificar). Clic en "Next".

Se define la red interna, por lo cual se da clic en "Add..."

Clic en ""Add Adapter..."

Se selecciona la tarjeta  de red LAN y se da clic en "Ok".

Clic en "Ok".

Clic en "Next".

Clic en "Next".

Clic en "Next".

Clic en "Install".

Se selecciona la opción "Launch Forefront TMG Management when the wizard closes" y clic "Finish".

Aparecerá una nueva ventana y allí seleccionamos la opción "Configure network settings".

Clic en "Next".

Se selecciona la platilla de red "Edge firewall" y clic en "Next".

En la opción "Network adapter connected to the LAN:" se selecciona la tarjeta de red LAN (automáticamente traerá los datos como IP address, Subnet mask, Default gateway y DNS server) y se clic en "Next".

En la opción "Network adapter connected to the Internet" automáticamente selecciona la tarjeta de red WAN y clic en "Next".

Aparecerá el siguiente anuncio, al cual se le da clic en "Ok".

Clic en "Finish".

Se selecciona la opción "Configure system settings".

Automáticamente tomará del nombre del servidor, el dominio y DNS. Clic en "Next".

Clic en "Finish".

Se selecciona la opción "Define deployment options".

Clic en "Next".

Se selecciona la opción "Use the Microsoft Upfate service to check for updates (recommended). Clic en "Next".

Solo se modifica nn "Network Instpectio System (NIS)" se selecciona "Activate complementary license and enable NIS" y en "License" se selecciona "Activate evaluation license and enable Web Protection". Clic en "Next".

Clic en "Next".

Se selecciona "No, I don`t want to participate" y clic en "Next".

Se selecciona "None, No information is sent to Microsoft" y clic en "Next".

Clic en "Finish".

Se selecciona "Run the web Access wizard" y clic en "Close".
